【金屬屋面分會】金禹獎 | 獲獎項目介紹—常州奧林匹克體育中心(體育場、游泳館)

發布時間:2015-11-24

閱讀:6437

“金禹獎”是全國金屬圍護系統行業優秀工程項目大獎,旨在鼓勵行業重視金屬圍護系統工程技術創新,提升設計能力、工程質量和工程管理水平,推動金屬圍護系統行業持續健康發展,提高行業創新能力和市場競爭力。

“金禹獎”評審遵循為行業服務的宗旨,堅持“高標準、少而精”和“優中選優”的原則,對工程項目進行科學、客觀、公正地評判。金禹獎每年評審一次。由具有資質的會員企業申報,由協會組織有關專家審查,并結合“年度全國金屬圍護系統工程應用調查”進行評選。

工程名稱: 常州奧林匹克體育中心(體育場、游泳館)建設地點: 常州市新北區黃山路工程規模:總占地面積28.5公頃,總建筑面積17.5萬平方米。(含籃球訓練中心、羽毛球館)

金屬屋面面積:75424㎡

圍護系統裝飾面層:鋁鎂錳合金直立縫鎖邊系統+蜂窩鋁板

建設單位: 常州民房建設投資有限公司

設計單位:中國建筑西南設計研究院有限公司

金屬圍護系統承包單位: 浙江精工鋼結構集團有限公司

施工時間:2007年09月-2008年09月


一、項目概況

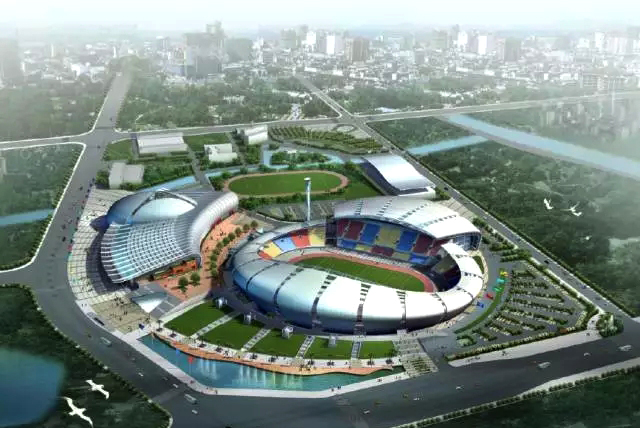

常州奧林匹克體育中心包含一個具有36500個座位和6條室內跑道的體育場,6200座位、1個籃球訓練中心和1個乒羽中心的體育館,2300個座位的游泳館,1000個標準展位的會展中心,4400平方米的室內網球館。

從高空中俯瞰,體育場的外形酷似“鳥巢”,其與游泳館中心相連,組成一朵盛開的“廣玉蘭花”。 常州奧體中心注重體育中心的生態景觀設計,規劃設計將三井河水巧妙引入體育中心,形成大面積淺水景觀,體現江南水鄉特質?;⌒蔚钠碌鼐G化與會展中心的斜玻璃屋頂一氣呵成,渾然一體,作為體育場與體育館基座,宛如清水上的浮萍托起純凈的廣玉蘭景象,一派詩情畫意的江南風韻。


二、圍護系統種類

體育場、游泳館屋面共包含四大體系:鋁鎂錳直立鎖邊板屋面系統,不銹鋼天溝虹吸排水系統,陽光板采光頂屋面系統,穿孔鋁板及蜂窩鋁板屋面系統。

體育場金屬屋面圍護系統工程:屋面為馬鞍形,平面呈“C”型,外周長約為616m,內周長約為462m,高度約為19.9至44.2m。

游泳館金屬屋面圍護系統工程:屋面為扇形,長度約為128至188m,寬度約為166m,高度約為30.6至41m。

圍護系統水平及彎弧部分采用蜂窩鋁板,立面采用穿孔鋁板,花瓣形采光屋面部分采用陽光板,局部采用玻璃幕墻。


三、金屬圍護系統構造:

1、體育場屋面金屬圍護系統由上至下構造:

屋面裝飾層:15mm厚蜂窩鋁板

裝飾結構層:鋁檁條+非穿透式連接系統

屋面板:0.9mm鋁鎂錳合金直立縫鎖邊板

屋面檁條:主檁條+次檁條

吸聲層:50mm厚吸聲玻璃棉

隔汽層:PVF防水透氣膜

吊頂龍骨:鋼龍骨

屋面底板:0.53mm厚穿孔鍍鋁鋅彩鋼板


2、游泳館屋面金屬圍護系統由上至下構造:

屋面裝飾層:15mm厚蜂窩鋁板

裝飾結構層:鋁檁條+非穿透式連接系統

屋面板:0.9mm鋁鎂錳合金直立縫鎖邊板

保溫層:100mm厚單面鋁箔玻璃棉

承接層:不銹鋼鋼絲網

屋面檁條:主檁條+次檁條

屋面底板:0.53mm厚穿孔鍍鋁鋅彩鋼板

3、排水系統采用虹吸排水系統,2mm厚不銹鋼天溝。


四、其他獲獎情況

   1、2008年度常州市“金龍杯”

   2、2009年度江蘇省“揚子江杯”優質工程獎

   3、2009年度國家優質工程銀質獎
