工程名稱: 廣州新客站(廣州南站)站房
建設地點: 廣州市番禺區鐘村鎮石壁村
工程規模:建筑面積約22萬平方米
圍護系統裝飾面層:鋁鎂錳合金直立縫鎖邊系統
建設單位: 廣州鐵路(集團)公司
設計單位:中鐵第四勘察設計院集團有限公司、北京市建筑設計研究院
金屬圍護系統承包單位: 上海精銳金屬建筑系統有限公司
施工時間:2009年6月~2012年10月
一、項目概況

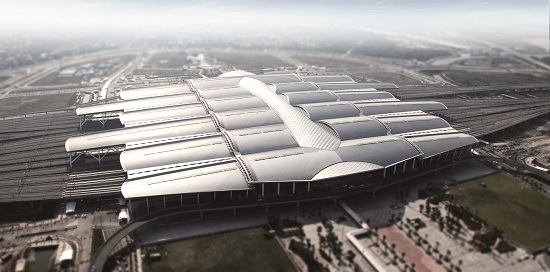

新廣州站位于廣州市番禺區鐘村鎮石壁村,距離廣州市中心17公里,為廣州客運樞紐新的客運中心。
新廣州站共三層,建筑面積總計36萬平方米,首層為出站層,層高12米,二層為火車站臺層,層高9米,三層為候車室,層高27米左右,鋼屋蓋投影面積為22萬平方米。
主站房屋頂長470米,寬223米,最高點標高50米,屋面投影面積約10萬平方米。
站臺雨棚位于主站房的南北兩側,呈兩兩對稱布置。南北站臺雨棚各有6個單元體屋蓋,其中2個單體長站臺屋蓋長189米,其余4個單體短站臺屋蓋長125米,每個單體屋蓋沿屋脊方向均有一條形天窗,天窗寬度為3.4米長度為95.7米和159.7米。
二、圍護系統種類
新廣州站工程主要由主站房及站臺雨棚組成。其中,鋁鎂錳合金直立縫鎖邊系統面積145922㎡;ETFE膜屋面面積:19090㎡;采光玻璃天窗面積:10022㎡;鋁單板檐口面積:58766㎡;鋁合金吊頂板面積:127390㎡。
屋頂防水材料主要采用1.0mm厚鋁鎂錳合金直立縫鎖邊系統。同時屋頂還采用膜結構、采光玻璃天窗、百葉、檐口鋁板系統、不銹鋼天溝及屋頂裝飾條。
膜結構分為三個區域,分別為中央天窗區及兩個入口雨棚區,均為三層ETFE氣枕。其中中央天窗膜結構投影面積約11420平方米,入口雨棚膜結構投影面積約4550平方米。
三、金屬圍護系統構造
1、主站房屋面構造層次:
屋面板:鋁鎂錳合金直立縫鎖邊板
隔熱層:拔熱防水膜
保溫層:50mm玻璃纖維棉
隔汽層:隔汽膜
隔聲層:12mm硅酸鈣板
保溫層:100mm玻璃纖維棉
襯檁:幾字形襯檁
吸聲層:玻璃纖維棉
鋼承板:鍍鋁鋅壓型鋼底板
檁條
吊頂:穿孔鋁板(含吊桿及吊頂上下龍骨)
2、站臺雨棚構造層次
屋面板:鋁鎂錳合金直立縫鎖邊板
隔熱層:拔熱防水膜
保溫層:玻璃纖維保溫棉
隔汽層:隔汽膜
襯檁:幾字形襯檁
吸聲層:玻璃纖維棉
鋼承板:鍍鋁鋅壓型鋼底板
