真正的數字化建造!基于BIM的杭州西站鋼結構建造全過程數字化掃描技術應用大揭秘!

發布時間:2021-09-08

閱讀:11191

   9月7日,精工鋼構研發中心數字化技術攻關團隊順利完成杭州西站站房屋蓋鋼結構最后成形態的整體三維掃描作業。至此,“基于BIM的杭州西站鋼結構建造全過程數字化掃描技術研究與應用”課題圓滿完成。課題的研究成果將持續助力金屬屋面、幕墻系統及精裝修工程的施工,為杭州西站的綠色、智慧建造保駕護航!


杭州西站數字化技術攻關小組

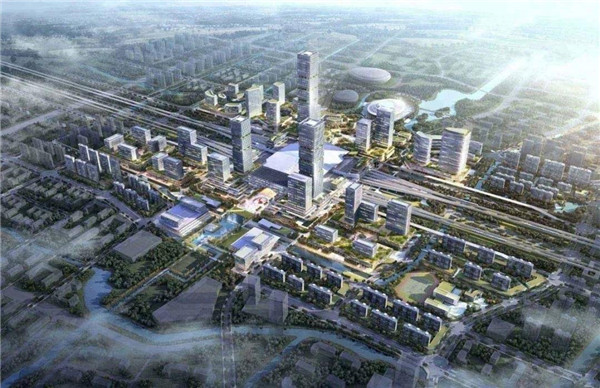

杭州西站建筑群整體效果圖

   杭州西站是服務保障2022年杭州亞運會的重要交通配套樞紐工程,站房總建筑面積超10萬㎡。由于項目體量大、施工工藝復雜,對結構加工、拼裝和現場安裝精度提出了極高的要求。作為結構主體工程的站房屋蓋鋼結構采用了“分區旋轉+整體提升”的前沿施工技術。鋼結構網架部分在空中旋轉4°,最高點運動8m,旋轉提升至設計姿態與中央采光頂桁架完成對接后,累計整體提升至設計位形。

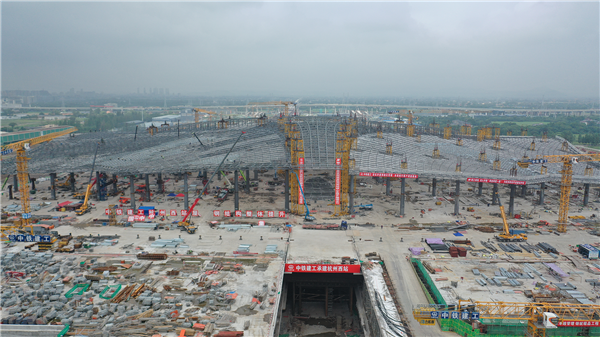

屋蓋鋼結構整體提升施工成形

   為滿足項目高質量、高技術水準的建設要求,自公司承接業務開端起,精工鋼構研發中心即特別成立了項目數字化技術課題攻關團隊,開展了“基于BIM的杭州西站鋼結構建造全過程數字化掃描技術研究與應用”課題研究。

   通過長期的信息化技術積累與項目實施目標規劃安排,應用工業級三維激光掃描設備對工廠制造階段的構件、節點和現場安裝階段的拼裝、吊裝單元和提升分區,以及合攏前和成形后的整體結構進行各階段、多場景、全方位的實體掃描,構建起站房鋼結構建造全過程的數字化實施模型。通過Rhino、Navisworks、Revit和Geomagic等軟件進行模型數據分析,實現構件尺寸檢測、結構拼裝與安裝精度控制以及體系整體成形態的尺寸偏差分析,全面監控項目鋼結構整體的施工成形質量,以有效指導后續金屬屋面的深化設計與施工。

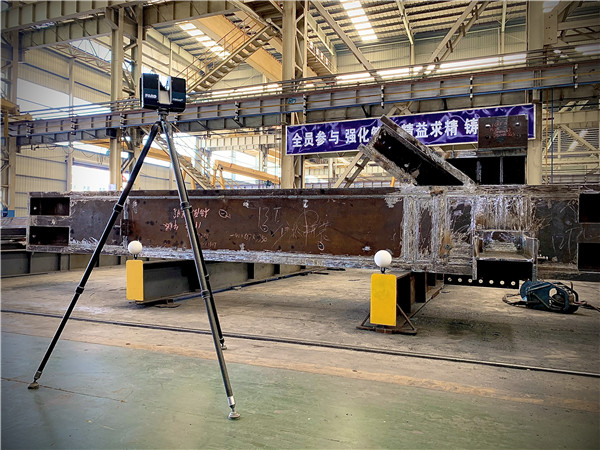

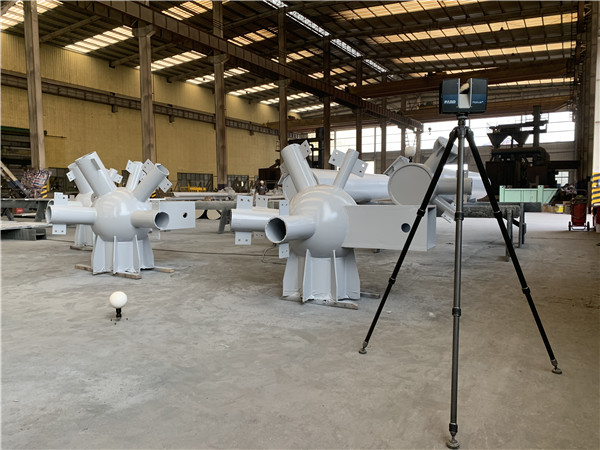

工廠加工階段三維數字化掃描

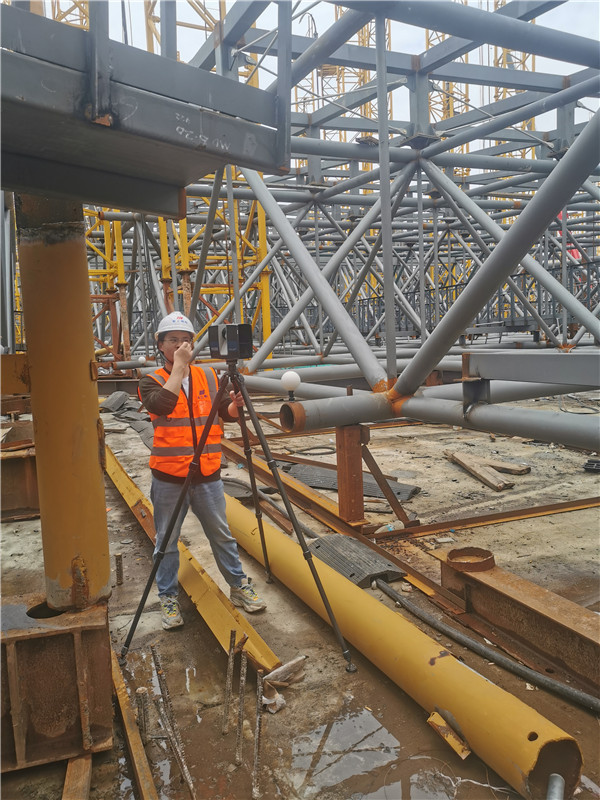

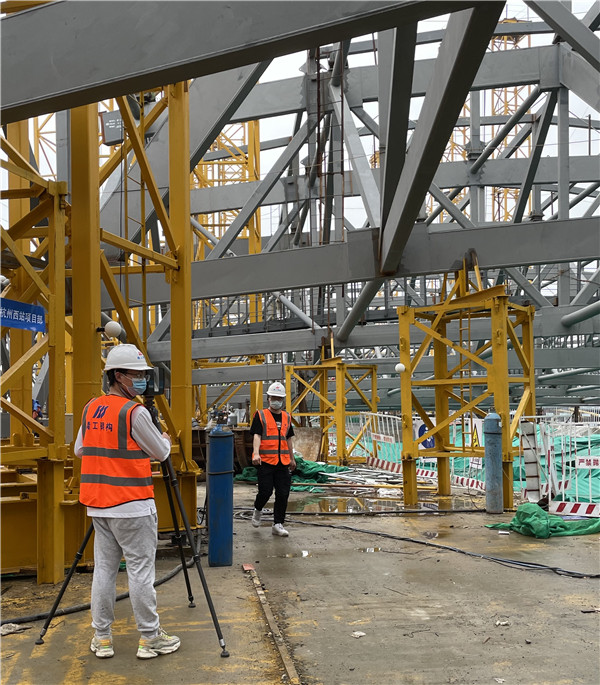

現場拼裝階段三維數字化掃描

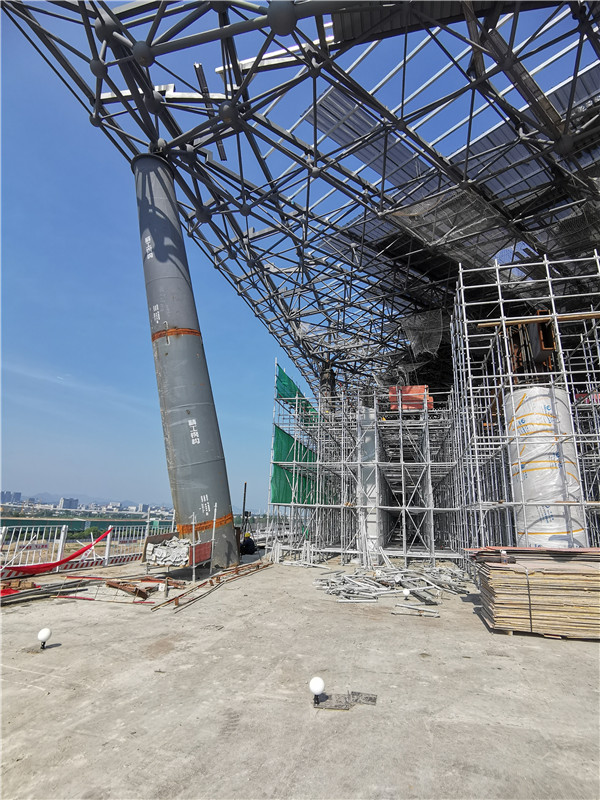

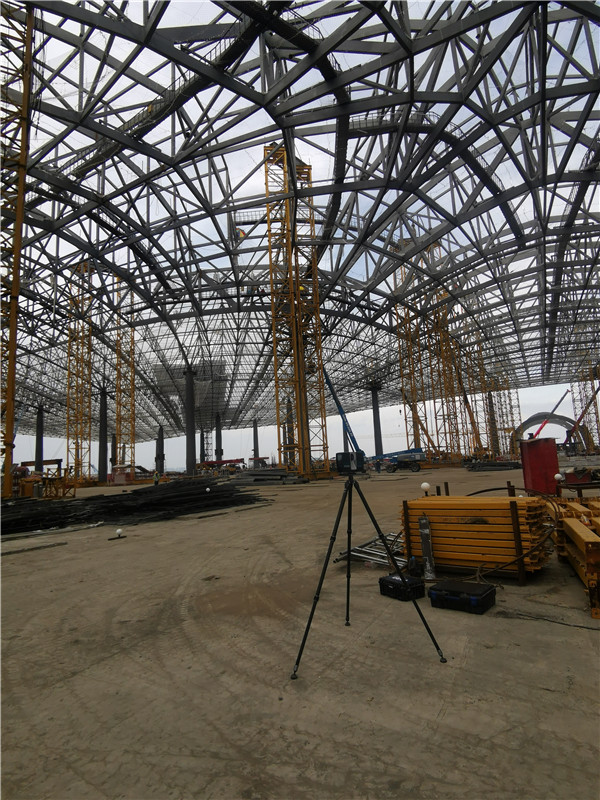

現場提升、卸載階段三維數字化掃描

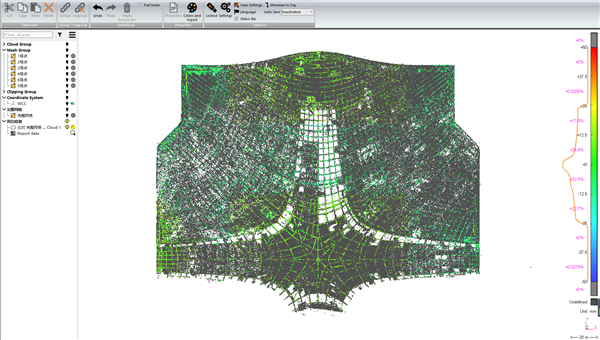

點云模型偏差分析

   杭州西站項目的三維激光掃描數字化成像過程,涉及從構件加工、現場拼裝、施工安裝到整體成形的建造實施全過程。項目團隊歷時十個多月,依托精工鋼構自身獨立知識產權的BIM協同技術平臺,實現了超大屋蓋鋼結構建造全過程數字化技術的工程應用,在國內大型公建項目領域為首創。項目課題的順利實施確保了杭州西站站房項目高品質建造要求,打造高水準、高品質和更富情感的建筑精品,為助力推進“中國智造”貢獻精工特別的力量!

   雄關漫道真如鐵,而今邁步從頭越。精工鋼構傳承百年建黨精神,積極響應國家建設領域智能建造的相關要求,敢為人先,爭創一流,傾心打造系列“綠色、智慧”的大型公建項目國家級精品工程。伴隨著多項國家與地方重點建設項目的高質量要求、高技術水準實施,公司“精于技術,工于品質”的質量理念必將獲得進一步的提升與發揚。
