【金屬屋面分會】金禹獎 | 獲獎項目介紹—南寧吳圩國際機場
“金禹獎”是全國金屬圍護系統行業優秀工程項目大獎,旨在鼓勵行業重視金屬圍護系統工程技術創新,提升設計能力、工程質量和工程管理水平,推動金屬圍護系統行業持續健康發展,提高行業創新能力和市場競爭力。
“金禹獎”評審遵循為行業服務的宗旨,堅持“高標準、少而精”和“優中選優”的原則,對工程項目進行科學、客觀、公正地評判。金禹獎每年評審一次。由具有資質的會員企業申報,由協會組織有關專家審查,并結合“年度全國金屬圍護系統工程應用調查”進行評選。
工程名稱: 南寧吳圩國際機場
建設地點: 南寧市江南區吳圩鎮
工程規模:航站樓總建筑面積183800㎡
金屬屋面面積:110000㎡
圍護系統裝飾面層:鋁鎂錳合金直立縫鎖邊系統
建設單位: 廣西機場管理集團有限責任公司
設計單位:北京市建筑設計研究院
金屬圍護系統承包單位: 浙江精工鋼結構集團有限公司
施工時間:2013年09月-2014年07月
一、項目概況

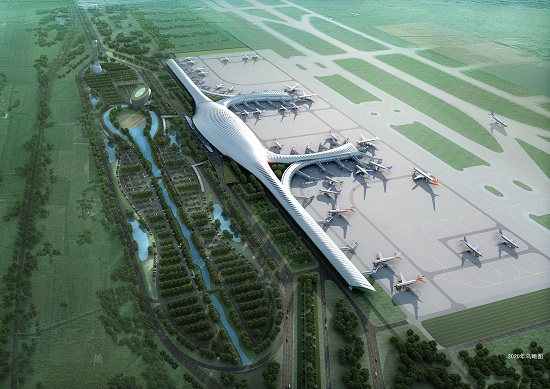

南寧吳圩國際機場航站樓設計造型為“雙鳳還巢”,總建筑面積183800㎡,是廣西壯族自治區“十二五”重點工程,將被打造成廣西的“第一窗口、第一印象、第一形象”。
南寧吳圩國際機場新建的航站樓工程分三部分組成,包括:中央大廳、垂直指廊、水平指廊。航站樓南北總長度1080米,東西總寬度325米。其中,主樓中央大廳區,地上三層;垂直指廊及水平指廊區為地上兩層(另有局部鋼浮島一層)。主樓中央大廳區之下,設有一層地下室;在垂直指廊及水平指廊區段,局部設有一層地下管廊。
屋面總展開面積約110000㎡。屋面最高標高40米,造型為異形雙曲落地曲面,由金屬屋面系統、鋼浮島屋面系統、天溝系統、檐口裝飾系統、采光天窗系統、排煙窗系統、防雷系統及防墜落系統等組成。
二、圍護系統種類
金屬屋面為鋁鎂錳合金直立縫鎖邊系統。
金屬屋面工程整體造型為自由雙曲異形落地曲面,金屬屋面板由“S”形正反彎標準板、扇形板和異形板組成。整個航站樓屋面包括一個中央大廳、兩個垂直指廊和兩個水平指廊。屋面最高處為40米,最低處為0米。
三、金屬屋面工程系統組成
1、自由雙曲異形鋁鎂錳合金屋面系統
2、自由雙曲異形落地立面鋁鎂錳合金屋面系統
3、自由雙曲“S”形落地立面穿孔鋁鎂錳合金屋面系統
4、不銹鋼斜天溝(含落地天溝)及其骨架系統
5、自由雙曲“S”形落地立面裝飾鋁板系統
6、屋面雙曲異形落地檐口鋁板系統
7、玻璃采光天窗系統
8、鋁板天窗系統
9、屋面檐口區域排煙窗及電動開啟系統
