魅力湖州奧體 盡顯時代芳華——記湖州奧體公園體育場工程鋼結構技術交流與現場觀摩會
5月23日,由杭州結構與地基處理研究會空間大跨結構分會主辦、精工鋼構集團承辦的湖州奧體公園體育場工程鋼結構技術交流與現場觀摩會在美麗的浙江湖州如期舉行。
參加本次交流活動的有浙江大學董石麟院士、杭州市城鄉建設委員會副總工程師余子華教授級高工、浙江省建筑設計研究院總工程師楊學林博士、浙江大學建筑設計研究院執行總工肖志斌博士、浙江工業大學建筑設計研究院總工裘濤教授級高工、浙江大學羅堯治教授、精工鋼構集團總裁孫關富、精工鋼構集團執行總工程師劉中華以及研究會理事、各專業委員會主任、各學組組長、大跨度專業委員會委員、建筑結構專業委員會委員等120 余名知名的專家、教授、學者。
【會議全景】
湖州奧體公園體育場位于湖州市吳興區,是國內第一個在鋼結構屋蓋內部設置觀光走廊和咖啡廳的體育場,該項目鋼結構及屋面圍護系統工程由精工鋼構承建。濕地奧體公園主要有濕地環保公園和體育公園組成,體育場位于濕地奧體公園中心的醒目位置,由會議酒店、會展中心、康復中心、游泳館、以及附屬的商業中心等圍繞而形成整體,總建筑面積8.91萬平米,設置約4萬個座位,整體呈現“內橢圓外圓”的布置形式,其鋼結構屋蓋采用了雙層開口網殼結構體系,由高低兩個屋面疊合而成,形似百合,呈多瓣?duì)?,由中心向四周伸展,現代感強、造型優美,建成后將成為獨具特色的湖州地標性建筑。
該項目屋蓋結構由高低兩個平面彎弧管桁架結構屋面疊合而成,形成了獨特的雙層開口網殼結構體系。屋蓋鋼結構與下部鋼筋混凝土看臺結構完全脫開,全部支承在標高6.500m的觀眾室外平臺上,最大懸挑為45.0m。在高低屋面之間,沿著中間橢圓形開口邊緣設置一周觀光走廊,同時設置4部垂直觀光電梯和消防疏散樓梯。結構桿件主要采用圓鋼管,以相貫節點為主,部分復雜位置采用焊接球節點,項目總用鋼量約為9000t。
當日下午,董石麟院士及各重點院校、科研機構、設計院、總包單位等的專家學者到達工地現場,參觀了湖州奧體公園體育場鋼結構工程施工現場。通過對工程質量、施工管理及施工技術等方面的考察指導,董院士對該鋼結構工程施工的先進性、規范性、合理性予以了充分肯定,同時對下一階段該工程金屬圍護結構的施工提出了寶貴意見。
【董石麟院士親臨現場】
技術交流環節在湖州開元大酒店舉行,會議由空間大跨結構委員會主任羅堯治教授主持,精工鋼構集團總裁孫關富對各位來賓表示熱烈歡迎,執行總工程師劉中華作了“體育場鋼結構施工方案及關鍵技術”的專題報告,重點介紹了安裝總體方案、施工總體順序、吊裝機械、合龍、卸載、總包配合、施工關鍵技術等的內容。
劉中華指出,該工程鋼結構施工過程中,主要用到了疊合區四層超厚網殼安裝技術、圓管柱支撐與格構柱支撐架混合組合應用技術、大懸挑復雜空間疊合雙層網殼屋蓋預起拱技術、局部疊合異形雙層網殼結構合龍縫選擇、分區、分級、分步階梯砂箱卸載技術的等關鍵技術。鋼結構的所有桿件均采用散件出廠、現場地面拼裝、大型機械分段分塊吊裝的方案,根據土建提交作業面情況,Ⅰ→Ⅲ→Ⅱ三個分區,其中每個分區均按照先低屋面再高屋面的施工順序進行施工。此外,還在場內、外分別布置大型履帶吊,以同步進行徑向桁架與內側高低屋面重疊區域分塊的安裝作業,保障安裝結構的穩定。卸載方面,則將整個結構按照分區、分級、分步階梯進行卸載,完成屋蓋與支撐架間受力轉換后,進行后續屋面的安裝工作。
精工鋼構集團下屬專業子公司——上海精銳金屬建筑系統有限公司張馳副總經理則以“金屬屋面圍護系統實施介紹”為主題,從屋面圍護系統概況、總體實施思路、關鍵位置防漏、防風揭技術保證措施,立面雙曲面造型保證關鍵措施和典型工程案例等方面重點介紹了屋面與主題鋼結構一體化實施的過程。浙江省建筑設計研究院周平槐博士作了“主體育場屋蓋鋼結構設計”的專題報告,報告從項目概況、方案比選、結構設計和關鍵問題四個方面著手,簡明扼要地介紹了屋蓋鋼結構體系的設計情況。
【精工鋼構集團總裁孫關富致歡迎詞】
【精工鋼構集團執行總工程師劉中華作學術報告】
會上,業主方湖州市城市建設發展總公司副總經理、體育場總指揮鄭健明提到,“湖州奧體公園體育場工程建筑造型新穎別致,施工難度大、質量要求高,涉及多專業、多界面交叉銜接,其節點構造情況、風荷載受力情況、圍護系統防水情況等均相當復雜,精工鋼構集團項目部以科學的管理和高超的技術,從圖紙深化設計、工廠加工制作到構件現場吊裝,每個步驟均做到安全、高效、優質。運用BIM技術進行深化設計并現場施工放樣,并采取多界面、多專業交叉流水施工,高要求保護施工成品,從而保障建筑造型的精準度,保障建筑質量的高水平。”
鄭健明還表示,“體育場鋼結構項目開始施工以來,精工鋼構施工組科學組織、精心部署,層層落實安全、環環緊扣質量、嚴格按照技術步驟與措施施工。特別是在施工關鍵期,面對現場環境惡劣、工期緊迫、施工難度大等諸多不利因素,施工組領導積極協調各方解決技術難題、組織分配勞務資源,帶領施工團隊攻堅克難、勇往直前,貴司精益求精、迎難而上、奮力拼搏的精神著實令我方敬服,并對貴司所做的努力表示衷心的感謝!”
“一座城市,就是一本打開的書,從書中可以看到它的抱負?!焙輮W體中心無疑就是湖州的抱負所在,作為湖州十大民生工程之首,奧體中心矗立仁皇新區,點睛仁皇龍脈。這場不可逆轉的城市運動,在全面提升城市經濟水平的同時,也將是現代湖州城市形象的標證,更是湖州城市發展的脈搏!
本次技術交流活動,不但展現了精工鋼構集團在大跨空間體育場結構中的技術實力及精良品質,同時也對提升我國鋼結構行業的關鍵技術水平起到了良好的促進作用。
關鍵節點模型展示:

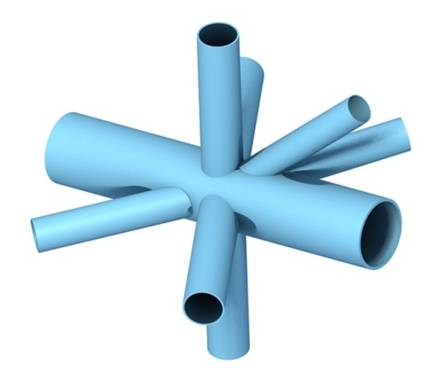

相貫節點

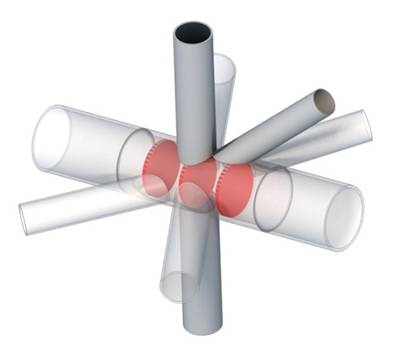

加強節點

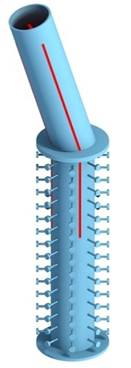

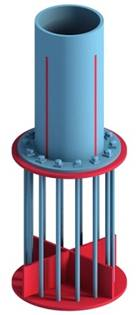

網殼結構柱腳節點

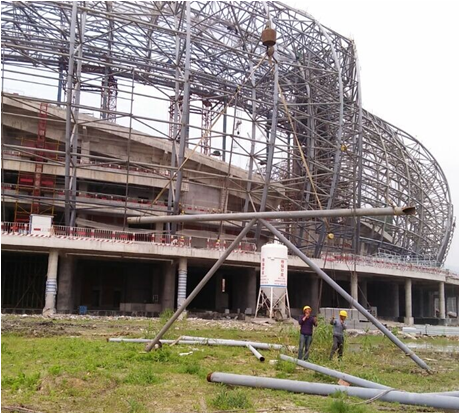

關鍵節點照片展示:
